Гашение магнитного поля.

При коротких замыканиях во внешней цепи срабатывает релейная защита, которая отключает синхронный генератор от присоединенной к нему нагрузки или от сети. Однако при внутренних коротких замыканиях в генераторе отключение его от внешней цепи не ликвидирует режим короткого замыкания, так как в обмотке якоря индуктируется э.д.с. и по ней продолжает протекать большой ток. Для устранения режима короткого замыкания в этом случае требуется резко уменьшить магнитный поток машины, для чего следует прекратить протекание тока по ее обмотке возбуждения. Операции, необходимые для прекращения протекания тока по обмотке возбуждения синхронной машины при аварийных режимах, называют гашением магнитного поля.

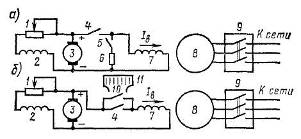

Рис. 1.59 – Схемы возбуждения синхронных генераторов с устройствами гашения поля:

а – с гасящим резистором; б – с автоматом гашения поля и дугогасительной решеткой:

1-регулировочный реостат, 2 – обмотка возбуждения возбудителя,

3-якорь возбудителя, 4, 5, 10 – контакты автомата гашения поля,

6 – гасящий резистор, 7-обмотка возбуждения генератора,

8 – якорь генератора, 9~~выключатель в цепи якоря,

11 – дугогасительная решетка автомата гашения поля

Гашение магнитного поля в принципе возможно путем быстрого размыкания цепи обмотки возбуждения с помощью соответствующего контакта автоматического выключателя (автомата гашения поля). Однако при этом в обмотке возбуждения индуктируется э.д. с. самоиндукции ев = – Lвdiв/dt. Так как обмотка возбуждения имеет значительную индуктивность Lв, то э. д. с. ев может создавать большие перенапряжения, опасные для изоляции обмотки.

По этой причине приходится применять способы гашения магнитного поля, обеспечивающие уменьшение тока возбуждения с некоторой ограниченной скоростью, при которой не возникают чрезмерные перенапряжения.

В настоящее время применяют две схемы гашения поля. В одной из них (рис. 1.59, а) обмотка возбуждения отключается автоматом гашения поля от возбудителя и замыкается на гасящий резистор, сопротивление которого в 4–5 раз больше сопротивления обмотки возбуждения. При такой величине сопротивления резистора ток короткого замыкания не создает в генераторе значительных внутренних повреждений, а возникающие перенапряжения находятся в допустимых пределах. Гасящий резистор должен быть рассчитан на длительный ток, равный 0,2 Iв.ном для турбогенераторов и 0,05 Iв.ном для гидрогенераторов. В другой схеме (рис. 1.59, б) скорость уменьшения тока возбуждения ограничивается удлинением времени горения дуги в автомате гашения поля, который размыкает цепь обмотки возбуждения. Этот автомат имеет кроме главных контактов 4 специальные дугогасительные контакты 10, при размыкании которых возникающая дуга выдувается на дугога-сительную решетку и гасится в ней. Соответствующим выбором конструкции дугогасительной камеры удается получить умеренную скорость уменьшения тока. При использовании указанных схем гашения поля требуется усиливать изоляцию обмотки возбуждения, на которую в нормальных условиях подается напряжение порядка 50–400 В.

Гашение поля мало сказывается на характере переходного процесса нарастания тока якоря при коротких замыканиях, так как этот ток достигает максимального значения Iуд примерно через полпериода (при частоте 50Гц через 0,01 с), а за это время защита не успевает сработать. Оно лишь уменьшает время, в течение которого по обмотке якоря проходит ток короткого замыкания и, следовательно, снижает вероятность повреждения машины этим током.
