В зависимости от конкретного назначения механизма можно выбрать усилие рессорки и положение упоров такими, что его возвращение будет автоматическим или ручным.

Этот механизм успешно используется в ряде электрических аппаратов: автоматических предохранителях, тепловых реле и многих других.

Одной из основных характеристик тепловых реле является токовременная характеристика, представляющая зависимость времени срабатывания реле от тока, протекающего через него. Обычно для удобства сравнения этих характеристик между собой, ток реле выражают в относительных единицах – в виде отношения тока реле к допускаемому току, т. е.

9 10

Под допустимым током понимается такой ток, длительное протекание которого через реле не приводит к срабатыванию его при заданной неизменной температуре окружающей среды и выбранной уставке.

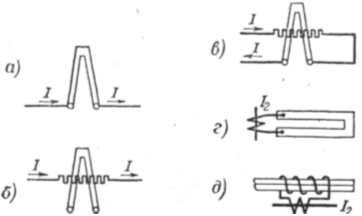

Рис.14.1.Способы нагрева биметалла.

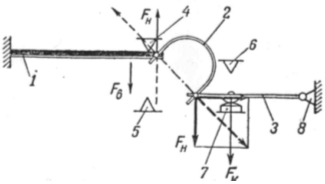

Рис.14.2.Механизм с биметаллической защелкой

Рис.14.3.Механизм теплового реле времени.

Рис.14.4.Измерительный орган регулятора температуры.

Рис.14.5.Биметаллический термометр.

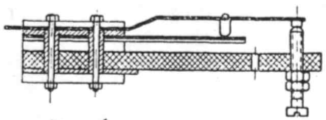

Рис.14.6.Механизм с «прыгающим» контактом

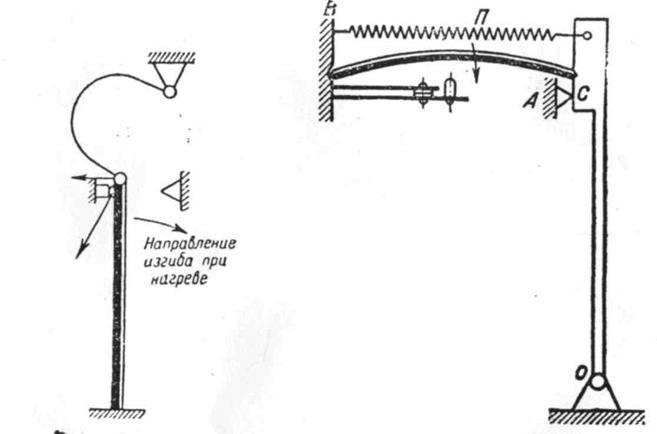

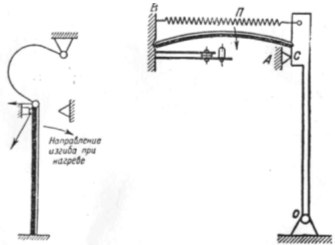

Рис.14.7.Механизм с «прыгающей» биметаллической пластиной

Рис.8.Механизм В.В. Алексеевского

Рис.14.9. Типовые токовременные характеристики тепловых реле ТРА и ТРВ, снятые от «холодного» состояния реле.

Рис.14.10.Схематичное устройство реле ТТ-10
