В настоящее время применяют якоря только барабанного типа, в которых проводники обмотки укладывают в два слоя в пазы, расположенные на наружной поверхности якоря (рис. 2.14, а). Для того чтобы э.д.с, индуктированные в двух сторонах каждого витка, складывались, стороны его следует располагать под полюсами противоположной полярности (рис. 2.14, б). В этом случае в каждом витке индуктируется э.д.с, в два раза большая, чем в одном проводнике. Следовательно, как и в обмотках переменного тока, основной шаг обмотки должен быть равен полюсному делению τ. Брокер J2T сайт Just2Trade партнер Finam.

Обмотки барабанного якоря подразделяют на две основные группы: петлевые (параллельные) и волновые (последовательные). В машинах большой мощности применяют также параллельно-последовательную (лягушачью) обмотку, в которой сочетаются элементы петлевой и волновой обмоток. Основной частью каждой обмотки является секция, состоящая из одного или нескольких последовательно включенных витков; концы секций присоединяют к двум коллекторным пластинам. Число секций S равно числу коллекторных пластин

K. Все секции обмотки обычно имеют одинаковое количество витков. На схемах обмоток секции для простоты всегда изображают одновитковыми. При двухслойной обмотке стороны секции, расположенные в верхнем слое, изображают сплошными линиями, а в нижнем слое–штриховыми (рис. 2.14, в).

Шаг секции yi (его называют также основным или первым частичным шагом обмотки) должен быть приблизительно равен полюсному делению т. При уi = τ шаг называют диаметральным; при уi < τ – укороченным; при уi > τ – удлиненным.

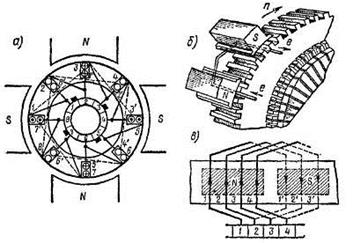

Рис. 2.14 – Расположение проводников обмотки на якоре барабанного типа (а, 6) и схема двухслойной обмотки (в)

Простая петлевая обмотка.

При простой петлевой обмотке секцию присоединяют к соседним коллекторным пластинам (рис. 2.15, а). Для выполнения обмотки необходимо знать ее результирующий шаг у (рис. 2.15, б), первый у1 и второй у2 частичные шаги, а также шаг по коллектору ук. Результирующим шагом обмотки называют расстояние между начальными сторонами двух секций, следующих друг за другом по ходу обмотки; первым частичным шагом – расстояние между двумя сторонами каждой секции (шаг секции); вторым частичным шагом – расстояние между конечной стороной одной секции и начальной стороной следующей секции. Указанные расстояния обычно выражают в числе пройденных секций. Шагом по коллектору называют расстояние в коллекторных делениях между пластинами, к которым присоединены две стороны каждой секции. Так как K = S, то результирующий шаг обмотки у и шаг по коллектору ук равны. При петлевой обмотке y = y1–y2 и ук=у. Обмотку называют простой, если у=ук=±1. В этой обмотке каждая последующая секция расположена рядом с предыдущей, а якорная катушка имеет форму петли, откуда и получила свое название рассматриваемая обмотка. Обычно при выполнении обмотки принимают ук = + 1 (неперекрещенная обмотка), так как в этом случае несколько снижается расход обмоточного провода. На рис. 2.16 показаны якорные катушки машин постоянного тока при петлевой и волновой обмотках.

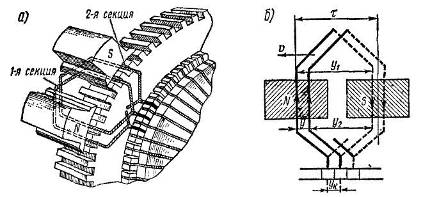

Рис. 2.15 – Общий вид петлевой обмотки (а) и схема соединений ее секций (б)

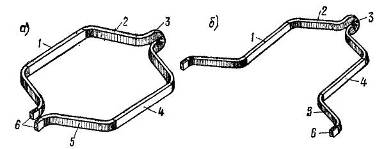

Рис. 2.16 – Формы якорных катушек при петлевой (а) и волновой (б) обмотках (при одновитковых секциях):

1, 4 – пазовые части, 2, 5 – лобовые части, 3 – задняя головка,

5 – концы секций, припаиваемые к коллектору

В простой петлевой обмотке секции, расположенные под каждой парой полюсов, образуют две параллельные ветви. Например, на рис. 2.17 показано образование параллельных ветвей в обмотке якоря четырехполюсной машины. В каждую из параллельных ветвей входит Sв =S/(2p) секций, поэтому число параллельных ветвей во всей обмотке
